Z3032*10摇臂钻

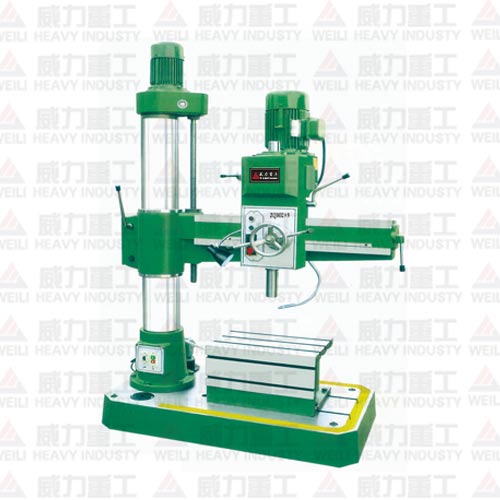

Z3032摇臂钻是一种孔加工设备,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。Z3032*10摇臂钻最大钻孔直径是32mm臂长为一米。摇臂钻床操作方便、灵活,适用范围广,具有典型性,特别适用于单件或批量生产带有多孔大型零件的孔加工,是一般机械加工车间常见的机床。
Z3032*10摇臂钻床主要功能与特点:
外观造型美观大方,总体布局匀称协调.
采用机械传动,机械夹紧,机械变速操作简便。
Z3032*10摇臂钻导轨经超高频淬火。
摇臂自动升降,主轴自动进刀,生产效率高。
Z3032*10摇臂钻结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工
Z3032*10摇臂钻主要结构:
主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。
内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360度。
摇臂的一端为套筒,它套装在外立柱做上下移动。
由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。
主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。
主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。
Z3032*10摇臂钻特点及控制要求:
(1)摇臂钻床运动部件较多,为了简化传动装置,采用多台电动机拖动。例如Z3040型摇臂钻床采用4台电动机拖动,他们分别是主轴电动机,摇臂升降电动机,液压泵电动机和冷却泵电动机,这些电动机都采用直接启动方式。
(2)为了适应多种形式的加工要求,摇臂钻床主轴的旋转及进给运动有较大的调速范围,一般情况下多由机械变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
(3)摇臂钻床的主运动和进给运动均为主轴的运动,为此这两项运动有一台主轴电动机拖动,分别经主轴传动机构,进给传动机构实现主轴的旋转和进给。
(4)在加工螺纹时,要求主轴能正反转。摇臂钻床主轴正反转一般采用机械方法实现。因此主轴电动机仅需要单向旋转。
(5)摇臂升降电动机要求能正反向旋转。
(6)内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用机械操作、电气—机械装置,电气—液压或电气—液压—机械等控制方法实现。若采用液压装置,则备有液压泵电机,拖动液压泵提供压力油来实现,液压泵电机要求能正反向旋转,并根据要求采用点动控制。
(7)摇臂的移动严格按照摇臂松开→移动→摇臂夹紧的程序进行。因此摇臂的夹紧与摇臂升降按自动控制进行。
(8)冷却泵电动机带动冷却泵提供冷却液,只要求单向旋转。
(9)具有连锁与保护环节以及安全照明、信号指示电路。
怎样操作Z3032*10摇臂钻?
1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。
2.严禁戴手套操作,女生发辫应挽在帽子内。
3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。
4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。
5.调整钻床速度、行程、装夹工具和工件时,以及擦试机床时,要停车进行。
6.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。
7.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。
8.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。
9.使用摇臂钻时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。
10.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。
11.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。
Z3032*10摇臂钻参数:
型号 |
单位 |
ZQ3032×10 |
最大钻孔直径 |
mm |
32 |
主轴中心至立柱母线 |
mm |
780~260 |
主轴箱水平移动距离 |
mm |
- |
主轴端面至底座工作面 |
mm |
980~220 |
主轴行程 |
mm |
120 |
主轴圆锥度 |
|
莫氏4号 |
主轴转速(6级) |
r/min |
108、162、262、 398、665、1000 |
主轴进给量 |
Mm/r |
0.1-0.25 |
摇臂回转角度 |
。 |
360 |
主电机功率 |
kw |
1.5 |
升降电机功率 |
kw |
0.55 |
重量 |
Kg |
1000 |
主机外形尺寸(长×宽×高) |
mm |
1235×600×1780 |
山东威力重工所销售的所有机床产品三保(保修保换保质量)一年,终身负责维修,让客户买的放心用的舒心!!!
详细咨询电话:0632-5680515。
