Z3050*16液压摇臂钻
Z3050*16液压摇臂钻主要特点:
1.采用液压预选变速机构,可节省辅助时间
2.主轴正反转、停车(制动)、变速、空挡等动作,用一个手柄控制,操纵轻便
3.主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠
4.摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理,可延长使用寿命
5.主轴箱的移动除手动外,还能机动
6.有完善的安全保护装置和外柱防护及自动润滑装置

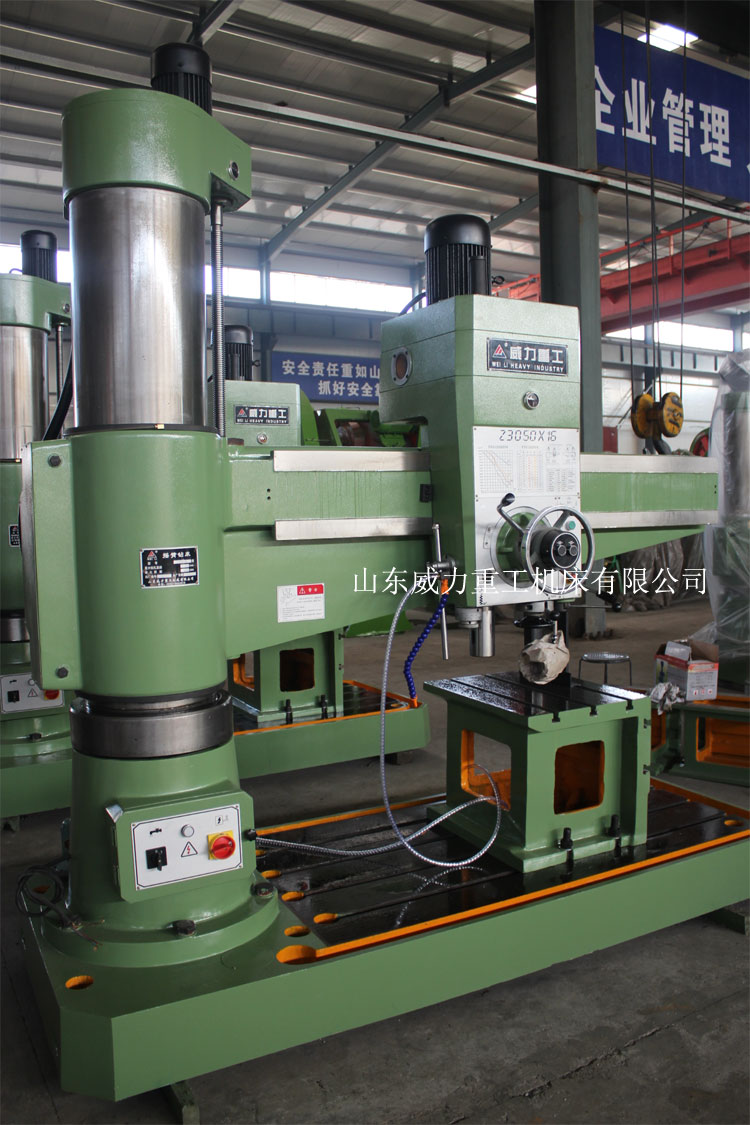

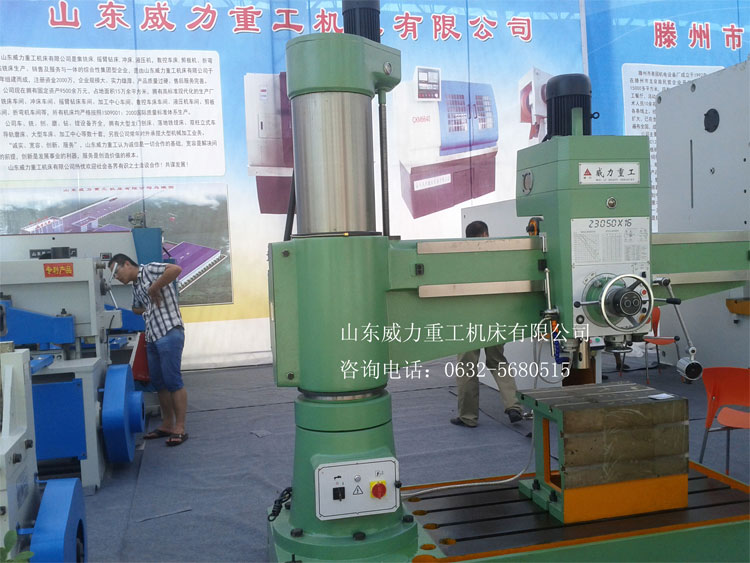

Z3050*16液压摇臂钻整体视图:
Z3050*16液压摇臂钻运动形式:
当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:
(1)摇臂钻床的主运动为主轴的旋转运动
(2)进给运动为主轴的纵向进给
(3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。
如何扩大Z3050*16液压摇臂钻的使用范围:
摇臂钻床通过装加一些简单易行的辅助工具,就可以起到车床,铣床,镗床的部分作用,解决生产加工中的一些难题。
1、将装夹车刀的辅助工具固定在摇臂钻床的主轴上,可以加工体积较大的工件上的某一部分的大孔端面。
2、制作一个用手动就可作直线进给运动的装夹轴类零件的装置,固定在摇臂钻床的工作台上,就可以在轴类工件上铣销槽。
3、在工件上加工较大的孔时,如工件的体积大,外形复杂,不适宜在其他机床上加工,可做一个镗杆装人钻床主轴内,安装如镗刀后即可加工。如在摇臂钻床上镗孔,立柱,摇臂,主轴箱应夹紧牢靠,防止在加工中因主轴摆动而损坏镗刀。
4、在金属板料或管臂上加工较大的孔,可在摇臂钻床上使用专用工具进行切割。切割工具上装夹两把切刀,它比装夹一把切刀力量要平衡,稳定性较好。效率可提高一倍,切割前在工件欲加工孔中心,先钻销一个与支承轴同直径的孔,切割时支承轴伸进孔内起支撑作用。
Z3050*16液压摇臂钻对环境的要求和影响适合摇臂钻工作的条件有:
1、温度0℃ ~45℃,温度30%~85%,大气压强86~106kpa
2、空气清洁度好,粉尘浓度不得大于10mg/m³
3、不得含酸、碱、腐蚀和有毒气体;不得有爆炸危险
4、不得有导电尘埃;厂房内不得有雨雪侵袭;
5、地面平整,清洁,无磕绊物存在,过道通畅,无障碍物存在
6、室内光线充足(或照明条件良好)
7、机床安装要远离震源、热源、和热流。
8、摇臂钻对环境无不良影响,无有害气体或液体排放。
9、摇臂钻工作噪音≤85dB(A)
Z3050*16液压摇臂钻参数:
规格与参数 |
Z3050X16 |
最大钻孔直径 |
50 |
主轴中凡线至立柱母线距离 |
350-1600 |
主轴羰面至底座工作面距离 |
320-1220 |
主轴行程 |
315 |
主轴锥孔(莫氏) |
5# |
主轴转速范围 |
25-2000 |
主轴转速级数 |
16 |
主轴进给量范围 |
0.04-3.20 |
主轴进给量级数 |
16 |
工作台尺寸 |
500X630 |
主轴水平移动距离 |
1250 |
主电机功率 |
4 |
重量 |
3500 |
机床外型尺寸(长宽高) |
2500X1070X2840 |
详细咨询电话:0632-5680515。
山东威力重工所销售的所有机床产品三保(保修保换保质量)一年,终身负责维修,让客户买的放心用的舒心!!!
