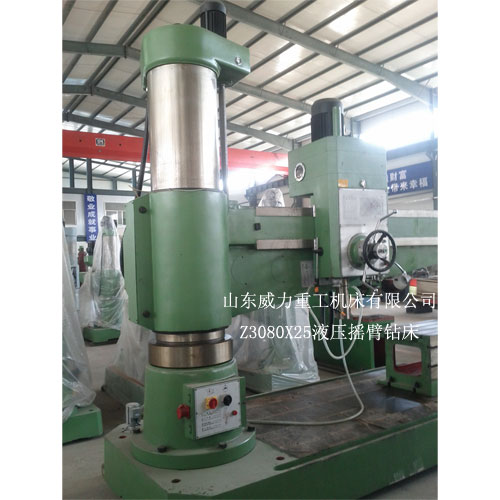

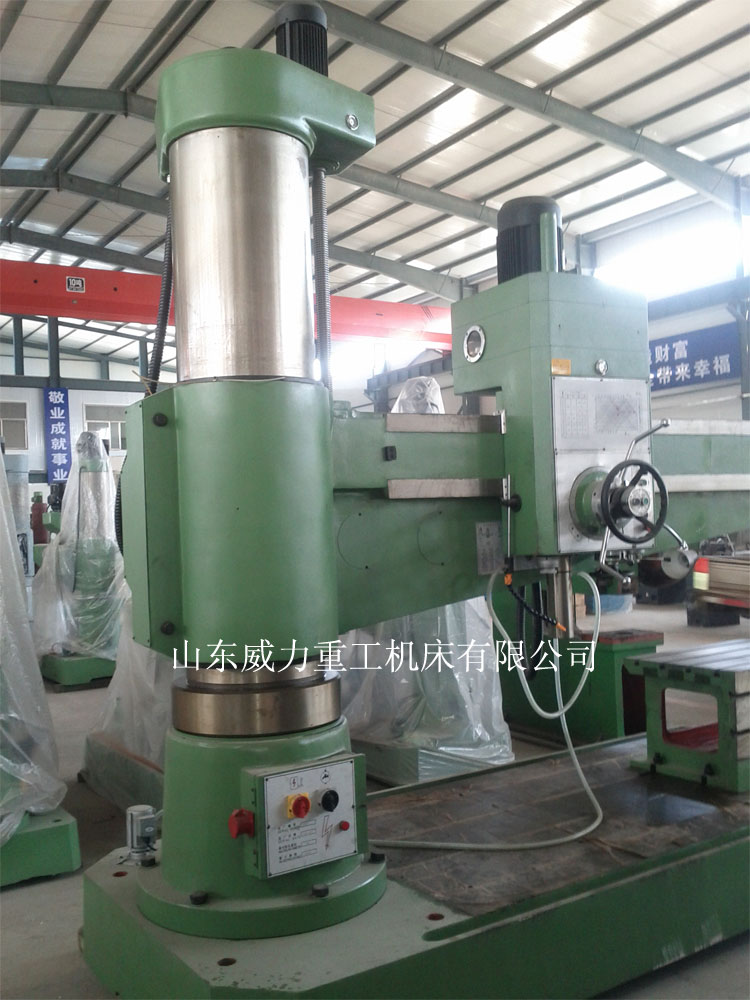

Z3080摇臂钻
Z3080摇臂钻参数:
型号
|
|
Z3080x25
|
最大钻孔直径
|
Mm
|
80
|
主轴中心线至立柱母线距离
|
Mm
|
500-2500
|
主轴箱水平移动距离
|
Mm
|
2000
|
主轴端面至底座工作台面距离
|
Mm
|
550-2000
|
摇臂升降距离
|
Mm
|
1000
|
摇臂升降速度
|
m/min
|
1
|
摇臂回转角度
|
°
|
360
|
主轴圆锥孔
|
|
莫氏6号
|
主轴转速范围
|
r/min
|
16-1250
|
主轴转速级数
|
|
16
|
主轴进给量范围
|
Mm/r
|
0.04-3.2
|
主轴进给量级数
|
|
16
|
主轴行程
|
Mm
|
450
|
刻度盘每转钻孔深度
|
Mm
|
151
|
主轴最大扭矩
|
Nm
|
1600
|
主轴允许最大进给抗力
|
N
|
35000
|
主电机功率
|
Kw
|
7.5
|
摇臂升降电机功率
|
Kw
|
3
|
主轴箱、立柱、摇臂液压夹紧电机功率
|
Kw
|
0.8
|
机床冷却泵电机功率
|
Kw
|
0.09
|
机床重量(约)
|
Kg
|
11000
|
机床轮廓尺寸(长*宽*高)
|
Mm
|
3730X1400X3795
|
Z3080摇臂钻为液压型摇臂钻,臂长为2米5,最大钻孔直径为80mm的液压80摇臂钻床,本摇臂钻床是用途广泛的大型设备,主要适用于在大、中型铸件,钢件上钻孔、扩孔、铰孔、锪平面及攻螺纹等加工。钻床轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动)、空档用一个手柄操作。具有性能完善、使用安全、可靠、方便、易于维修,精度高、刚性好、寿命长等优点。
Z3080摇臂钻漏油的主要原因及维修方法:
摇臂钻漏油的主要原因是因为密封圈的磨损造成的,那么如何更换密封圈呢。首先:先把主轴箱上面的电机卸下来,然后把大箱上的螺丝,全部卸下来,大箱的顶部有2个螺丝孔,用螺丝顶起大箱盖,把大箱盖拿掉,用撬棍或者皮带扒子把最前面的齿轮拆下来,下面漏出来一个轴承台,把那个轴承套拿下来,取出轴承,买一个密封圈换上,然后再把齿轮装好,装上大箱盖,最后把电机装好试试机床正常即可。
为了延长摇臂钻的使用寿命应该注意日常保养
1、清洗机床外表及死角,拆洗各罩盖,要求内外清洁、无锈蚀、无黄袍,漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板,检查各手柄灵活可靠性。
2、摇臂钻床主轴进刀箱保养:检查油质,保持良好,油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网,调整油压。
3、摇臂钻床摇臂及升降夹紧机构检查:检查调整升降机构和夹紧机构达到灵敏可靠。
4、摇臂钻床润滑系统检查:清洗油毡,要求油杯齐全、油路畅通,油窗明亮。
5、摇臂钻床冷却系统检查:清洗冷却泵、过滤器及冷却液槽。检查冷却液管路,要求无漏水现象。
6、摇臂钻床电器系统检查:清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常,有无漏油现象。各电器控制开关是否正常。
