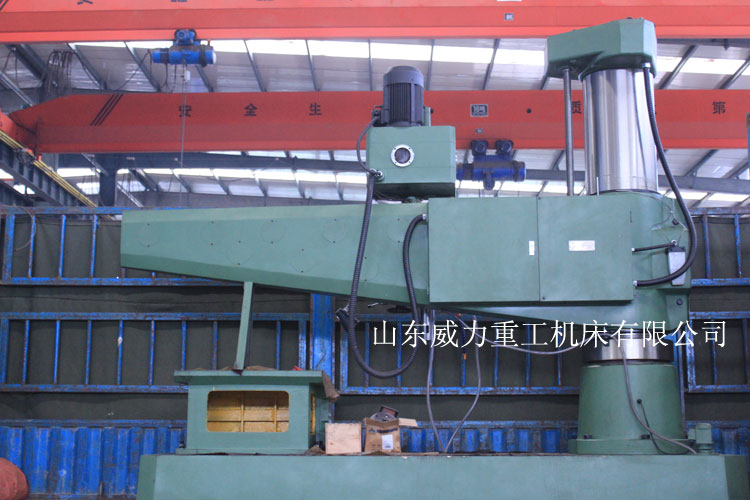

Z3080*25液压摇臂钻
Z3080*25液压,大写字母Z是钻床的简称,30为摇臂、后面80是最大钻孔直径、*25是摇臂的臂长,液压的意思是传动系统控制等是液压空控制的。
Z3080液压摇臂钻具有性能完善、使用安全、可靠、方便、易于维修,精度高、刚性好、寿命长等优点。可用来钻孔、扩孔、锪平面、铰孔、攻螺丝、镋孔等,用途广泛。
Z3080液压摇臂钻技术参数:
|
单位 |
|
最大钻孔直径 |
Mm |
80 |
主轴中心线至立柱母线距离 |
Mm |
500-2500 |
主轴箱水平移动距离 |
Mm |
2000 |
主轴端面至底座工作台面距离 |
Mm |
550-2000 |
摇臂升降距离 |
Mm |
1000 |
摇臂升降速度 |
m/min |
1 |
摇臂回转角度 |
° |
360 |
主轴圆锥孔 |
|
莫氏6号 |
主轴转速范围 |
r/min |
16-1250 |
主轴转速级数 |
|
16 |
主轴进给量范围 |
Mm/r |
0.04-3.2 |
主轴进给量级数 |
|
16 |
主轴行程 |
Mm |
450 |
刻度盘每转钻孔深度 |
Mm |
151 |
主轴最大扭矩 |
Nm |
1600 |
主轴允许最大进给抗力 |
N |
35000 |
主电机功率 |
Kw |
7.5 |
摇臂升降电机功率 |
Kw |
3 |
主轴箱、立柱、摇臂液压夹紧电机功率 |
Kw |
0.8 |
机床冷却泵电机功率 |
Kw |
0.09 |
机床重量(约) |
Kg |
11000 |
机床轮廓尺寸(长*宽*高) |
Mm |
3730X1400X3795 |
机床最大轮廓尺寸(长*宽*高) |
Mm |
3730X1400X4025 |
操作Z3080液压摇臂钻要严格按照操作规程执行:
1、操作者必须严格遵守维护设备的要求,严禁超负荷使用设备。
2、开车前,必须按照巡回检查点仔细进行检查,并按润滑图进行润滑。
3、停车八小时以上再开动设备时,应先低速转动三~五分钟,确认润滑系统畅通,各部运转正常,再开始工作。
4、工作前必须将摇臂、主轴箱调到需要位置,并将各部夹紧后再工作。
5、装卡工件必须牢固可靠,钻通孔时,应事先在底面垫上垫块。
6、工作前应根据工作材料、刀具直径和加工的方式(钻孔、扩孔、攻丝等),按主轴箱上的调整圆盘表求出主轴的每分钟转速。
7、工作前,应根据工作材料和选用的钻头直径,按主轴箱上的调整圆盘表求出主轴每转的进给量。
8、在用机动进给钻孔时,接近钻透时应改为手动进给。
9、调整钻孔深度时,先用手移动主轴,使钻头按上工作后再把机动进给手柄的深度锁紧螺母锁好。
10、钻深孔时应经常清理铁屑。
11、工作中进行主轴变速和变换进给量时必须停车进行。
12、工作中必须经常检查设备动转情况和润滑系统的工作情况,如运转和润滑工作不良时应停止使用设备,应经常注意声音。
13、必须经常检查清除工作台及导轨上、丝杠等处的铁屑与油污,并保持周围环境卫生。
14、钻孔过程中钻头未退离工件前不得停车。攻丝时用操纵可逆结合子,使主轴正反转,但必须注意将手柄放在固定槽中。
15、经常检查钻具的紧固情况,防止松动。
16、工作中超负荷保险结合于自动脱开停止进给时,必须立即消除超负荷的原因。
17、禁止操作者离开或托人代管开动着的设备。
18、下班前须将各手柄置于非工作位置上,主轴箱移到靠近主柱位置,摇臂降到下部,并切断电源。
19、非电工不准打开电气箱门。
