关于液压摇臂钻床控制和电气拖动说明
1、为了适应多种形式的加工要求，液压摇臂钻床主轴的旋转及进给运动有较大的调速范围，一般情况下多由液压变速机构实现。主轴变速机构与进给变速机构均装在主轴箱内。
2、在加工螺纹时，要求主轴能正反转。摇臂钻床主轴正反转一般采用液压方法实现。因此主轴电动机仅需要单向旋转。
3、摇臂升降电动机要求能正反向旋转。

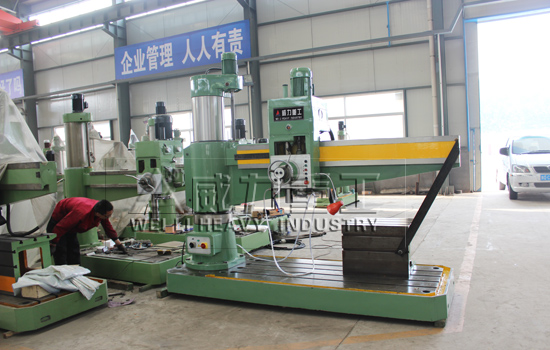

液压摇臂钻床车间
4、液压摇臂钻床的主运动和进给运动均为主轴的运动，为此这两项运动有一台主轴电动机拖动，分别经主轴传动机构，进给传动机构实现主轴的旋转和进给。
5、摇臂钻床运动部件较多，为了简化传动装置，采用多台电动机拖动。例如液压摇臂钻床采用4台电动机拖动，他们分别是主轴电动机，摇臂升降电动机，液压泵电动机和冷却泵电动机，这些电动机都采用直接启动方式。
6、冷却泵电动机带动冷却泵提供冷却液，只要求单向旋转。

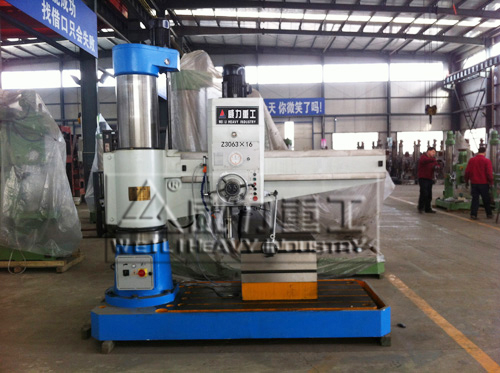

液压摇臂钻床车间
7、内外主轴的夹紧与放松、主轴与摇臂的夹紧与放松可用液压操作、电气—机械装置，电气—液压或电气—液压—机械等控制方法实现。若采用液压装置，则备有液压泵电机，拖动液压泵提供压力油来实现，液压泵电机要求能正反向旋转，并根据要求采用点动控制。
8、摇臂的移动严格按照摇臂松开→移动→摇臂夹紧的程序进行。因此摇臂的夹紧与摇臂升降按自动控制进行。
9、具有连锁与保护环节以及安全照明、信号指示电路。
