Z3080液压摇臂钻床（臂长2.5米）
Z3080液压摇臂钻床（臂长2.5米）主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。 内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。
Z3080液压摇臂钻床（臂长2.5米）是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
Z3080液压摇臂钻床（臂长2.5米）产品特点：
1.摇臂钻床采用机械传动，液压夹紧机械变速操作方便。
2.摇臂导轨，外柱表面，主轴、主轴套筒及内外柱回转滚道等处 均经超高频淬火处理，滚动轴承，滚动摩擦，减少摩擦，增加使用寿命。
3.摇臂自动升降，主轴正反转，停车(制动)，变速、空档等动作，用一个手柄控制，操纵轻便，生产效率高。
4. 结构可靠，制造精良，保证了机床精度持久性 。
5. 外观造型美观大方，总体布局匀称协调。
液压结构3080摇臂钻床
大型液压摇臂钻床结构

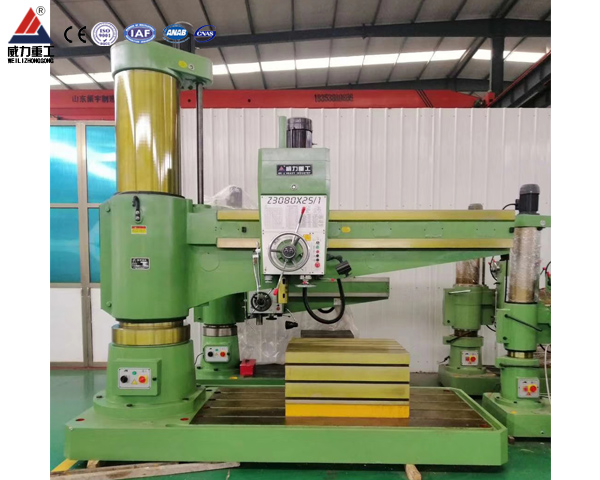

臂长2.5米摇臂钻床
Z3080液压摇臂钻床（臂长2.5米）运动形式：
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
Z3080液压摇臂钻床（臂长2.5米）拆卸顺序：
（1）切断电源，拆下所有电动机及有关电气元件。
（2）从摇臂右端卸下主轴箱。
（3）将摇臂支承好或吊稳，卸下升降机构。
（4）吊出摇臂。
（5）吊出外立柱。
（6）从底座上拆下内立柱。
（7）拆下底座（如在原地修理或不需经表面刨削加工时，可以不必拆离基础）。
如何扩大Z3080液压摇臂钻床（臂长2.5米）的使用范围：
摇臂钻床通过装加一些简单易行的辅助工具，就可以起到车床，铣床，镗床的部分作用，解决生产加工中的一些难题。
1、将装夹车刀的辅助工具固定在摇臂钻床的主轴上，可以加工体积较大的工件上的某一部分的大孔端面。
2、制作一个用手动就可作直线进给运动的装夹轴类零件的装置，固定在摇臂钻床的工作台上，就可以在轴类工件上铣销槽。
3、在工件上加工较大的孔时，如工件的体积大，外形复杂，不适宜在其他机床上加工，可做一个镗杆装人钻床主轴内，安装如镗刀后即可加工。如在摇臂钻床上镗孔，立柱，摇臂，主轴箱应夹紧牢靠，防止在加工中因主轴摆动而损坏镗刀。
4、在金属板料或管臂上加工较大的孔，可在摇臂钻床上使用专用工具进行切割。切割工具上装夹两把切刀，它比装夹一把切刀力量要平衡，稳定性较好。效率可提高一倍，切割前在工件欲加工孔中心，先钻销一个与支承轴同直径的孔，切割时支承轴伸进孔内起支撑作用。
山东威力重工摇臂钻床型号齐全
摇臂钻床规格说明：
摇臂钻床是钻床的一个分支，以横臂可以绕立柱旋转而得名。
Z3050机械摇臂钻床为例，大写字母Z是钻床的简称，30为摇臂、后面80为钻孔直径、×25为臂长。
分类
按钻孔大小分：25、32、35、40、50、63、80、100、120
按机械原理分：机械型、液压型 数控型
一、Z3080液压摇臂钻床（臂长2.5米）操作规程
1、操作者必须熟悉机床操作顺序和性能，严禁超性能使用设备。
2、操作者必须经过培训、考试或考核合格后，持证上岗。
3、开机前，按设备润滑图表注油，检查各手柄是否放在规定的位置上。按压总启动按钮，启动油泵电机。
4、按压主轴箱与立柱松开按钮，按压摇臂升降按钮，并移动主轴或转动摇臂。
5、选择低速档，调好进给量，空转10分钟后，可试自动进给。
6、进给退出，主电机停止，按压总停按钮。
7、关闭机床电控总开关，关闭电控柜空气开关。
8、清洁机床，按设备润滑图表注油，立柱、摇臂抹油。
二、Z3080液压摇臂钻床（臂长2.5米）安全操作规程
1、加工时，严禁戴手套，工件夹装应牢固，钻小件，应用平口钳或工具夹夹住，不许用手夹着钻。
2、在开机钻孔情况下，手不准触摸，不准翻转，卡压或测量。
3、在摇臂钻的横臂回转范围内，不准站人，横臂应卡紧。
4、横臂下，工作台上，不准放杂物，不准有障碍物。
5、使用自动走刀，应调整好限位块，手动进给，不要用力过猛。
6、钻头上有长铁屑时，要停车用铁钩清除，禁止风吹或手拉
摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台组成
