山东威力重工液压摇臂钻床使用说明书
山东威力重工液压摇臂钻床使用说明书
液压摇臂钻床，也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。
液压摇臂钻床，也可以称为横臂钻。主轴箱可在摇臂上左右移动，并随摇臂绕立柱回转的钻床。摇臂还可沿外柱上下升降，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。
液压摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床用于加工笨重工件或多孔工件上的中小型孔，主要由底座、立柱、摇臂、主轴箱、主轴工件台等组成。摇臂钻床工作时，摇臂可绕立柱旋转，主轴箱可在摇臂上做径向移动。这样可使钻头对准每一个被加工孔的轴线，以便进行孔加工。使用较灵活。一般工件钻孔时，常将工件装夹在工作台上。大型工件加工时，可将工件装夹在钻床底座上。根据工件高度的不同，在松开锁紧装置后，摇臂可沿立柱做上、下移动，使主轴箱及钻头处于恰当的高度位置。
摇臂钻床一般配置在机械产品单件、小批量生产车间、产品装配车间及机械修理车间等生产场合。

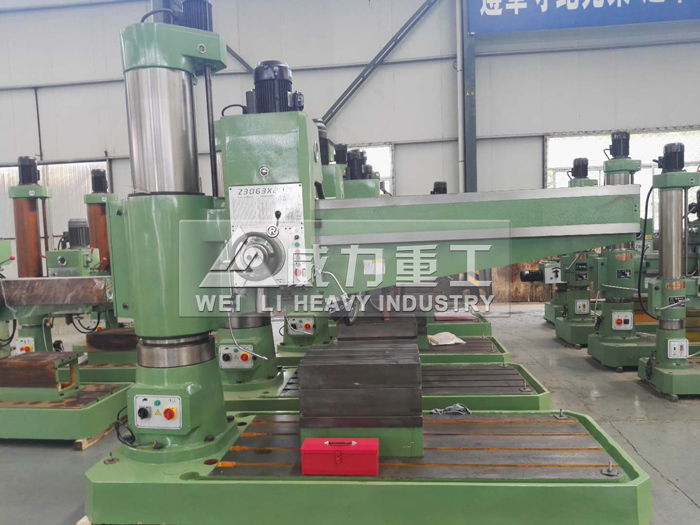

山东威力重工液压摇臂钻床厂家
液压摇臂钻主要特点：
1．采用液压预选变速机构，可节省辅助时间；
2．主轴正反转、停车（制动）、变速、空挡等动作，用一个手柄控制，操纵轻便；
3．主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠；
4．摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命；
5．主轴箱的移动除手动外，还能机动；
6．有完善的安全保护装置和外柱防护及自动润滑装置；
液压摇臂钻床操作规程：
1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。
2．严禁戴手套操作，女生发辫应挽在帽子内。
3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。
5．调整钻床速度、行程、装夹工具和工件时，以及擦试机床时，要停车进行。
6．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。
7．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
8．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
9．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
10．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。
11．工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。

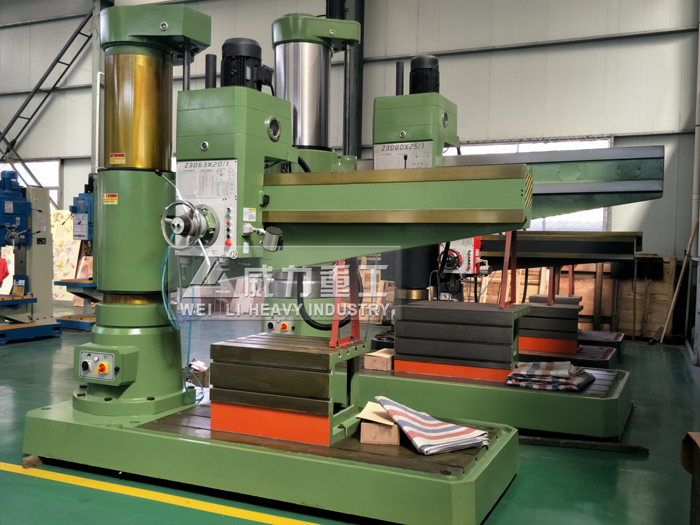

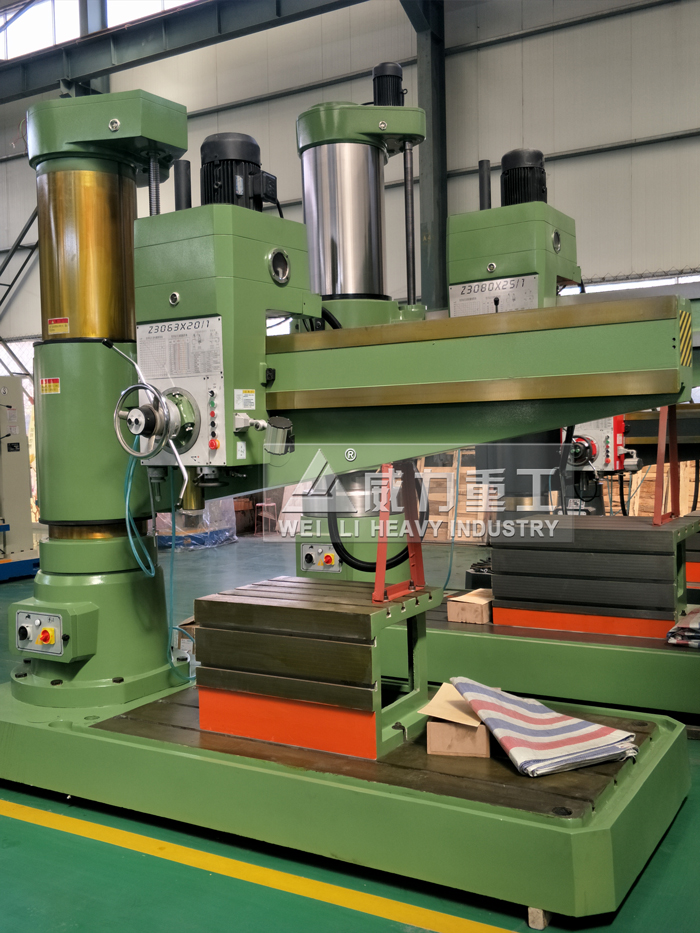

山东威力重工摇臂钻床型号齐全
液压摇臂钻床日常保养：
1、清洗机床外表及死角，拆洗各罩盖，要求内外清洁、无锈蚀、无黄袍，漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板，检查各手柄灵活可靠性。
2、摇臂钻床主轴进刀箱保养：检查油质，保持良好，油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网，调整油压。
3、摇臂钻床摇臂及升降夹紧机构检查：检查调整升降机构和夹紧机构达到灵敏可靠。
4、摇臂钻床润滑系统检查：清洗油毡，要求油杯齐全、油路畅通，油窗明亮。
5、摇臂钻床冷却系统检查：清洗冷却泵、过滤器及冷却液槽。检查冷却液管路，要求无漏水现象。
6、摇臂钻床电器系统检查：清扫电机及电器箱内外尘土。关闭电源,打开电器门盖，检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常，有无漏油现象。各电器控制开关是否正常。
7、检查油质，保持良好，油量符合要求。
8、清除主轴锥孔毛刺。
9、清洗液压变速系统、滤油网，调整油压。
10、清除主轴上面的杂质，主轴上注油，保证主轴润滑。
机构检查
检查调整升降机构和夹紧机构达到灵敏可靠。
润滑系统检查
清洗油毡，要求油杯齐全、油路畅通，油窗明亮。
电器检查
1、清扫电机及电器箱内外尘土。
2、关闭电源，打开电器门盖,检查电器接头和电器元件是否有松动、老化。
3、检查限位开关是否工作正常。（需要通电检查，注意安全）
4、开门断电是否起到作用。
5、检查液压系统是否正常，有无漏油现象。
6、各电器控制开关是否正常。
摇臂钻床厂家咨询热线：18306370978
液压摇臂钻床拆卸顺序：
（1）切断电源，拆下所有电动机及有关电气元件。
（2）从摇臂右端卸下主轴箱。
（3）将摇臂支承好或吊稳，卸下升降机构。
（4）吊出摇臂。
（5）吊出外立柱。
（6）从底座上拆下内立柱。
（7）拆下底座（如在原地修理或不需经表面刨削加工时，可以不必拆离基础）。
如何扩大液压摇臂钻床的使用范围：
摇臂钻床通过装加一些简单易行的辅助工具，就可以起到车床，铣床，镗床的部分作用，解决生产加工中的一些难题。
1、将装夹车刀的辅助工具固定在摇臂钻床的主轴上，可以加工体积较大的工件上的某一部分的大孔端面。
2、制作一个用手动就可作直线进给运动的装夹轴类零件的装置，固定在摇臂钻床的工作台上，就可以在轴类工件上铣销槽。
3、在工件上加工较大的孔时，如工件的体积大，外形复杂，不适宜在其他机床上加工，可做一个镗杆装人钻床主轴内，安装如镗刀后即可加工。如在摇臂钻床上镗孔，立柱，摇臂，主轴箱应夹紧牢靠，防止在加工中因主轴摆动而损坏镗刀。
4、在金属板料或管臂上加工较大的孔，可在摇臂钻床上使用专用工具进行切割。切割工具上装夹两把切刀，它比装夹一把切刀力量要平衡，稳定性较好。效率可提高一倍，切割前在工件欲加工孔中心，先钻销一个与支承轴同直径的孔，切割时支承轴伸进孔内起支撑作用。
