Z3080×25液压摇臂钻床各位置调整说明
机械摇臂钻床从设计到操作都是非常简单易懂的，相对于液压摇臂钻床来说，尤其是大型80液压摇臂钻床，从设计到生产安装的机械摇臂钻床难度更大一些，在使用过程中有手需要调整液压系统来稳定机床的锁紧以及变速系统。下面我们来简单介绍80液压摇臂钻床液压系统各位置的调整。

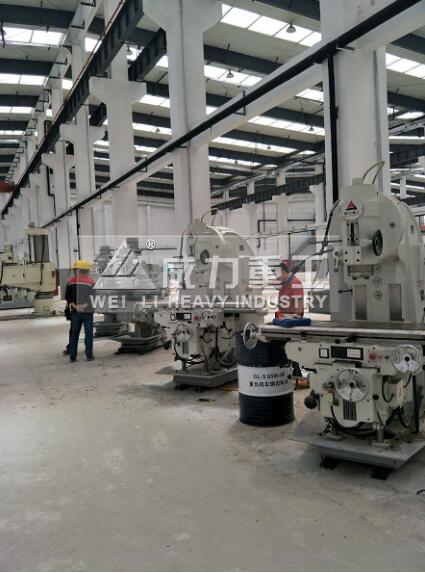

80摇臂钻床车间
一、主轴箱夹紧力调整
松开螺钉2移动零件3,可调整夹紧力，夹紧力调至在主轴移动手轮边缘施加392N圆周力，主轴箱不得松开即可，锞钉5及6调整摇臂与主轴箱导轨结合面的间隙，用0.04mm塞尺检验，插入深度不得大于20mm, 并且达到在主轴箱移动手轮边缘施加圆周力，Z3080×25液压摇臂钻床摇臂钻床主轴箱即可移动的要求.调幣后须将调整螺钉拧紧。

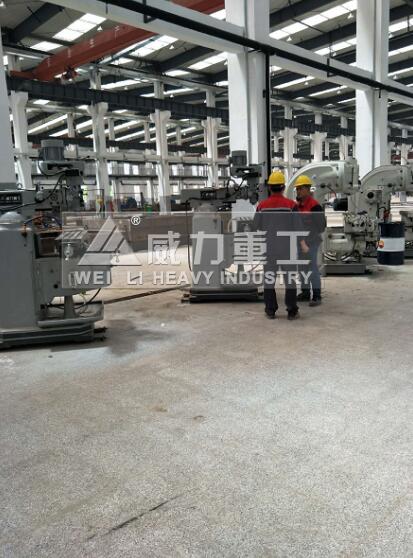

80摇臂钻床车间
二、立注夹紧力的调整
1、螺钉3是调整内外柱锥面间隙的，调整时須使螺钉受力均匀，由螺帽7调整立柱夹紧力.当调整到摇臂末端施加568N水平立柱不得问转，松开后施加29N水平力即可转动的要求时.拧紧蜾钉6,将螺帽7夹紧。
2、调整Z3080×25液压摇臂钻床时可在摇臂钻升降过程中切断总电源，使摇臂处于松开状态，适当的调整螺钉1、2、3和4,使摇臂在夹紧状态时0.04mm塞尺不得塞入即可。
